Stampi in sabbia
Stampi e Anime Per Fonderia: Tradizione e Innovazione s’incontrano.
Cor.Sa 3D, specializzata in additive manufacturing, si avvale del sistema additivo Binder Jetting S-Max Furan di ExOne per la stampa 3D e la produzione di stampi e anime in sabbia per fonderie. Questo sistema permette di realizzare anime e forme in sabbia adatte alla gran parte dei materiali da fonderia, ottenendole direttamente da file CAD in 3D, senza la creazione di modello e lavorazioni di fresatura e limitando così tempi e costi. Cor.Sa 3D segue ogni lavoro in tutte le sue fasi, dalla progettazione (file CAD 3D) alla realizzazione delle forme in sabbia. Attraverso il metodo di sand casting è in grado di realizzare forme, stampi e anime complesse, con sottoquadri o cavità evitando le più comuni problematiche produttive.
Sand Casting:
- Campo di impiego: Soluzione stand-alone
- Materiali fondibili con forme stampate con legante furanico: acciaio, ferro, metalli non ferrosi, alluminio.
- Caratteristiche legante furanico
- Rottura a caldo: 5-8 (in una scala di valori da 1-10)
- Carattere filigranato: 5-6Rottura/caricabilità: 7-8
- Compatibilità ambientale: 1
- Finitura: 1
- Materiale di fusione: sabbia silicea / sabbia sintetica
- Additivi: inibitore di magnesio-ossido di ferro
- Trattamento termico: non necessario
Dal progetto all’oggetto

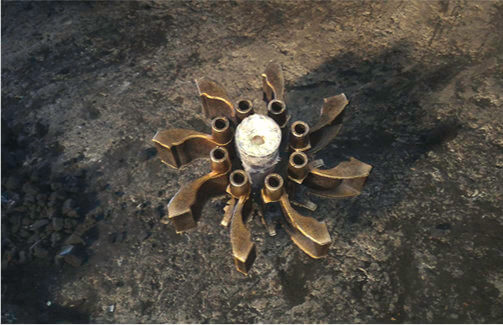

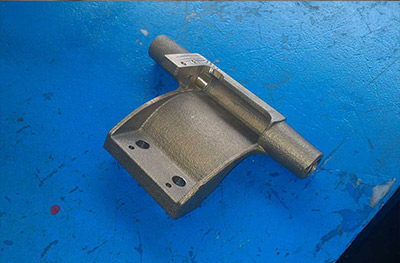

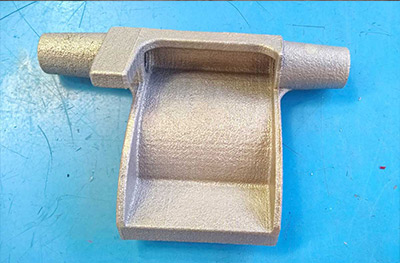

Un esempio di stampo in sabbia multi-impronta. Dal file CAD 3D al particolare fuso.

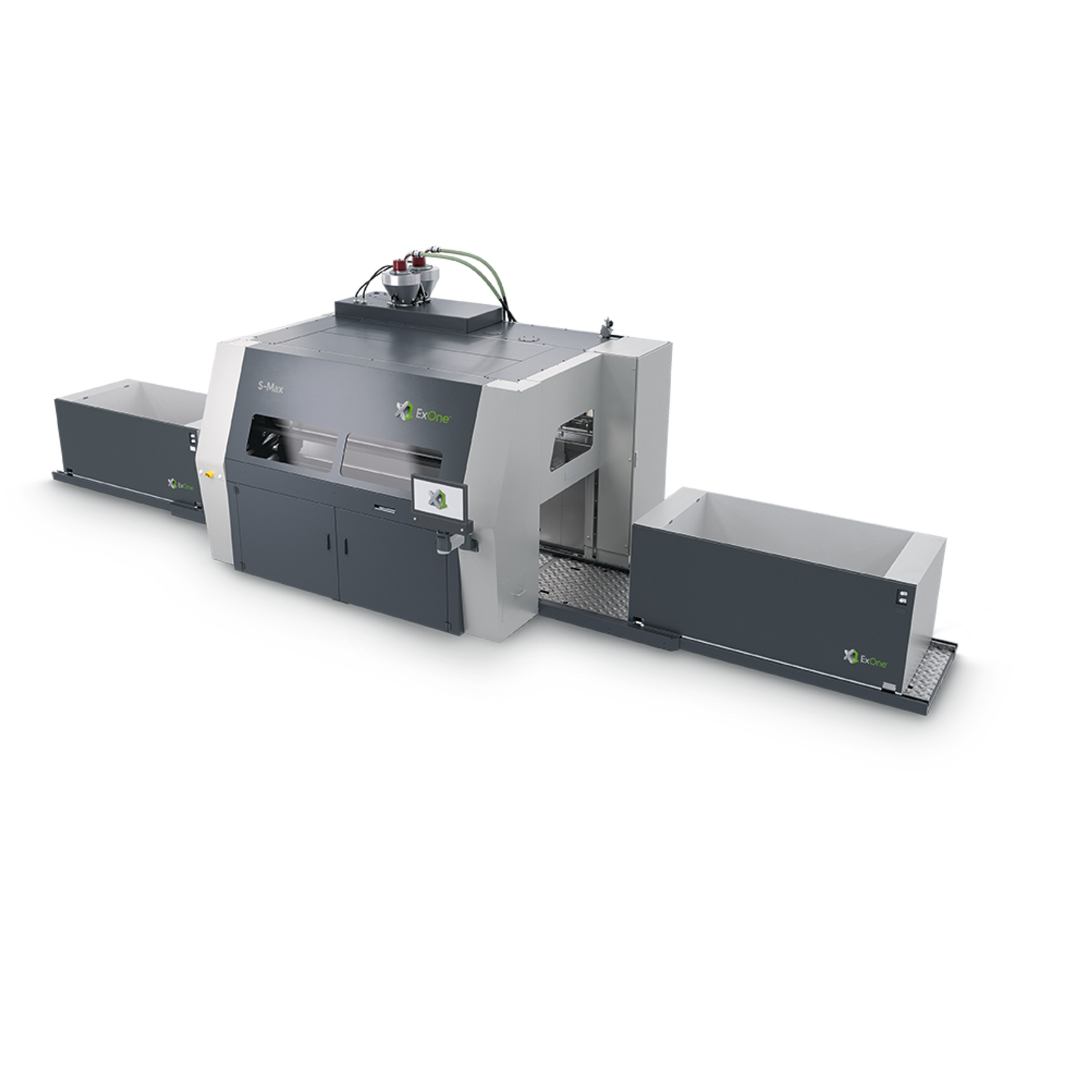

S-Max di ExOne per la Produzione Additiva di Stampi e Anime Per Fonderia.

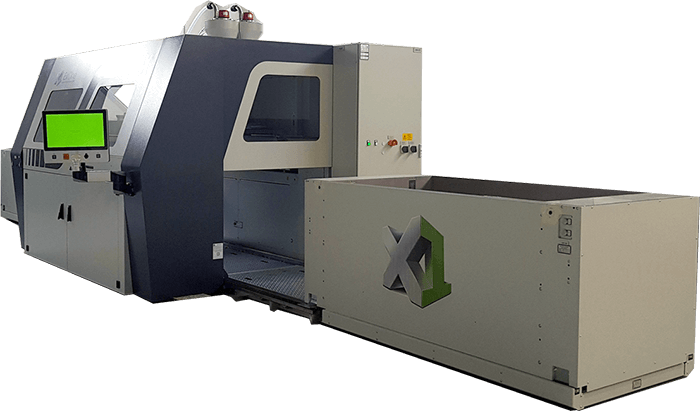

Cor.Sa 3D utilizza il sistema additivo Binder Jetting S-Max Furan di ExOne. Si tratta di una macchina per la produzione additiva di anime e stampi in sabbia per fonderia con un volume costruttivo di 1800 x 1000 x 700 mm, che consente di realizzare grandi particolari o piccoli lotti in tempi brevi e a prezzi competitivi. Questo sistema consente alla sabbia non impregnata dalla resina di supportare la struttura della forma in realizzazione, venendo poi aspirata e reinserita nel sistema a fine ciclo. Nel processo di sand casting Cor.Sa 3D utilizza specifiche sabbie per stampi legate con resina furanica.
Caratteristiche Tecniche S-Max di ExOne:
- Tempo di produzione: 16-23 h
- Tipo legante: Furano
- Volume di Costruzione: 1260 lt (per due jobbox)
- Dimensioni costruttive: 1800 x 1000 x 700 mm
- Altezza strato realizzabile: 0.28 – 0.32 mm
- Tempo per strato: 30-35 sec

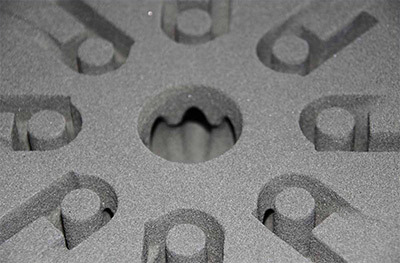

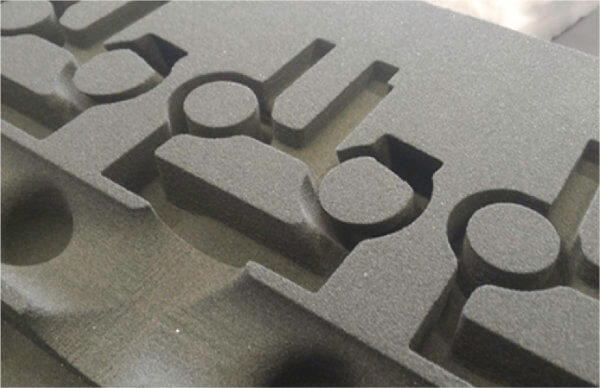

Forme Complesse in Sabbia
Cor.Sa 3D è in grado di realizzare stampi e anime in sabbia per fonderie dalle forme complesse. Grazie alle tecnologie impiegate, la produzione additiva risulta molto semplificata: il particolare non necessita angoli di sformo e in questo modo è possibile mantenere le forme più fedeli ai disegni originali.

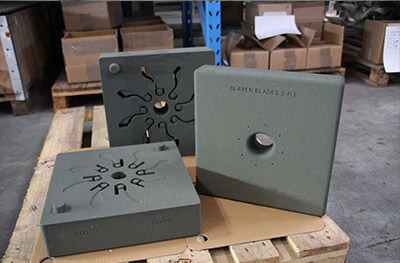

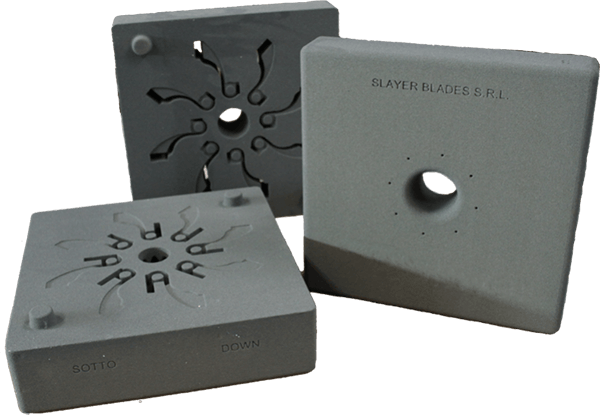

Stampi multi-impronta

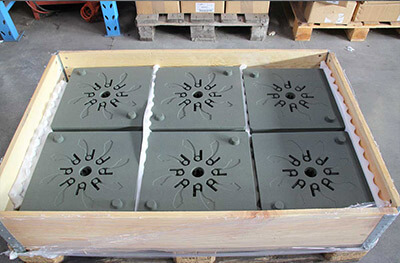

Cor.Sa 3D è in grado di realizzare stampi in sabbia per fonderia multi-impronta di dimensioni contenute, ottimizzando così i tempi e i costi della produzione additiva. Le tecnologie impiegate, infatti, permettono di progettare un sistema di colata ottimizzato per alimentare in modo corretto ogni particolare da fondere.

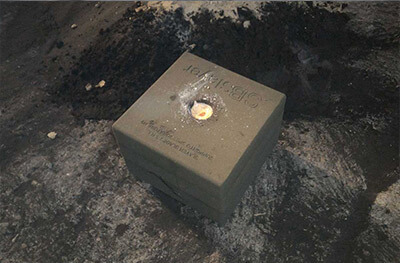

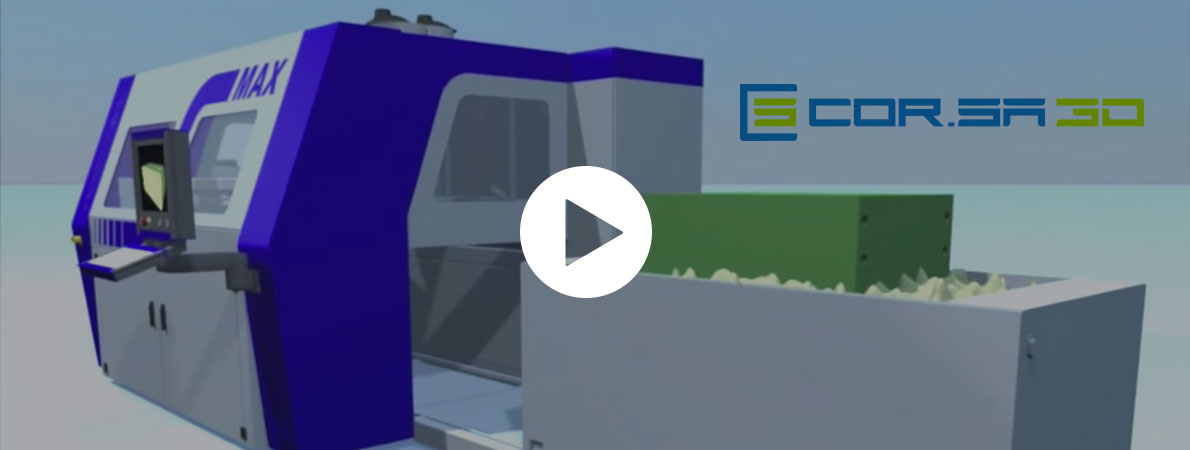

Processo produzione additiva stampo in sabbia
